En aras de la simplicidad, el cableado de la red se simboliza como una sola línea entre los dos dispositivos. En la actualidad, puede ser un par de cables trenzados, un cable coaxial, una fibra óptica o incluso un BogusBus de siete conductores. Ahora mismo, simplemente nos estamos enfocando en la “forma” de la red, técnicamente conocida como su topología.
Si queremos incluir más dispositivos (a veces llamados nodos) en esta red, tenemos varias opciones de configuración de red para elegir:
Muchos estándares de red dictan el tipo de topología que se utiliza, mientras que otros son más versátiles. Ethernet, por ejemplo, se implementa comúnmente en una topología de “bus” pero también se puede implementar en una topología de “estrella” o “anillo” con el equipo de interconexión apropiado. Otras redes, como RS-232C, son casi exclusivamente punto a punto; y el anillo token (como habrás adivinado) se implementa únicamente en una topología de anillo.
Diferentes topologías tienen diferentes pros y contras asociados a ellas:
Punto a punto
Obviamente la única opción para dos nodos.
Bus
Muy sencillo de instalar y mantener. Los nodos se pueden agregar o quitar fácilmente con cambios mínimos de cableado. Por otro lado, la red de un bus debe manejar todas las señales de comunicación de todos los nodos. Esto se conoce como redes de difusión, y es análogo a un grupo de personas que hablan entre sí a través de una sola conexión telefónica, donde solo una persona puede hablar a la vez (limitando las tasas de cambio de datos), y todos pueden escuchar a todos los demás cuando hablan (lo que puede ser un problema de seguridad de datos). Además, una interrupción en el cableado del bus puede llevar a que los nodos se aíslen en grupos.
Star
Con dispositivos conocidos como “gateways” en puntos de ramificación en la red, el flujo de datos puede restringirse entre nodos, permitiendo la comunicación privada entre grupos específicos de nodos. Esto aborda algunos de los problemas de velocidad y seguridad de la topología de bus simple. No obstante, esas ramas podrían cortarse fácilmente del resto de la red “estrella” si una de las pasarelas fallara. También se puede implementar con “switches” para conectar nodos individuales a una red más grande bajo demanda. Tal red conmutada es similar al sistema telefónico estándar.

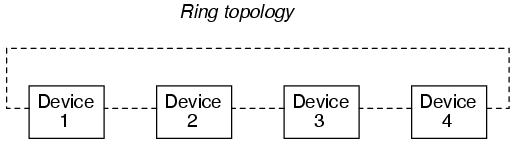

Anillo
Esta topología proporciona la mejor confiabilidad con la menor cantidad de cableado. Dado que cada nodo tiene dos puntos de conexión al anillo, una sola interrupción en cualquier parte del anillo no afecta la integridad de la red. Los dispositivos, sin embargo, deben diseñarse teniendo en cuenta esta topología. Además, la red debe ser interrumpida para instalar o eliminar nodos. Al igual que con la topología de autobuses, las redes en anillo se transmiten por naturaleza.
Como podría sospechar, se pueden combinar dos o más topologías de anillo para dar lo “mejor de ambos mundos” en una aplicación particular. Muy a menudo, las redes industriales terminan de esta manera con el tiempo, simplemente de ingenieros y técnicos que unen múltiples redes en beneficio del acceso a la información en toda la planta.
